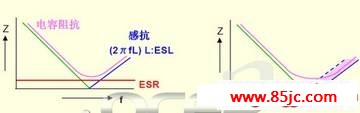

　　从图上我们可以看到，若只有ESR降低，尽管电容器阻抗的最小值降低了，但是仅仅只能在较窄的频带上实现。这样是不够的，我们需要电容器在一定的频带宽度上都能保持低阻抗。在电容量和频率都确定的情况下，容抗无法改变，因此唯一的途径就是降低ESL。

　　很显然，为了更好的发挥滤波功能，低阻抗的电容器就是我们所期望的，即低容抗、低ESR、低ESL。我们必须了解到，ESR和ESL的作用绝不可忽视，单用容抗或电容量来衡量电容器性能是不合理的。


screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

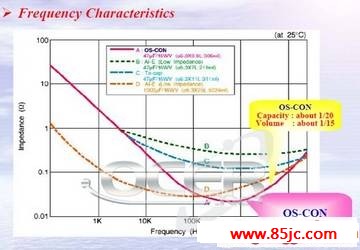

　　上图中是几种电容器的阻抗-频率图，我们可以看到在相同容量下（47μf），三洋OS-CON电容器在100K-1MHz这个常用频段的阻抗表现远远超越了常规铝-电解液电容器和钽电容器，甚至超越了1000μf的铝-电解液电容器。而在其他一些频段其阻抗反而大于其他电容器。所以，电容量只比较适合用于衡量和对比即定频率下的同系列电容器的性能。

　　嗯，接着让我们轻松一点，看几个比较单纯的性能因素。

五、电容器的应用：耦合与去藕，信号滤波

介质损耗角正切（tanδ）
　　它看上去是一个很神秘的东西，其实我们可以简单点，它其实是在指电容器的效率，即ESR与容抗的比值。通常会以120Hz（西方国家市电整流后的频率）频率为基准来衡量。无论如何，我们明白这个数值越低越好即可。

渗漏电流(Leakage Current)
　　世界上没有绝对无法打动的冰山美人，也没有绝对绝缘的电介质，内部绝对不走电荷的理想电容器是不存在的。一些不太规矩的电荷总会偷渡电介质，于是形成了渗漏电流。渗漏电流会白白浪费能量，增加发热，自然也是越低越好。同系列产品中，容量越大的电容器电介质层通常越薄，所以漏电流就会越大。

额定链波电流（Rated Ripple Current）
　　没有哪个元器件能够承受无限的电流，它们总要有个承受上限，链波电流量就是在表达这个上限。若电路中电流过大，会导致电容器损坏。你问链波电流是什么就是有波纹的电流，通俗点，就是交流。。。。。。

温度范围
　　我们在电容器外壳上所看到的温度标注，指的是该电容器的最高工作温度。实际上电容器不仅仅只有一个高温指标，其正常工作温度是一个区间范围。

寿命
　　产品寿命总是用户最关心的问题之一。电容器的寿命取决去所用材质以及工作温度。工作温度越高，寿命就越低。我们只能从厂商的规格PDF中得到相关的寿命信息。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

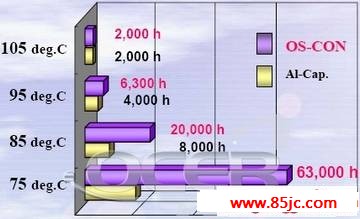

　　由于材质不同，OS-CON电容器的寿命要比常规铝-电解液电容高的多。同时，我们也可以看到，温度对电容器寿命的影响非常巨大。由于电脑板卡上很少会为电容器准备散热设备，因此使用太阳花式CPU/GPU散热器进行周边辅助散热以及降低环境温度会大大增加电容的使用寿命。当然，最好还是直接使用高温寿命较长的电容器。

电容器的应用：耦合与去藕
　　这两（电脑没声音）个应用恐怕各位听得最多的是去藕，“去藕电容”一词经常在一些内存评测文章中出现。耦合和去藕在不少朋友眼中可能显得十分深奥，其实它的本质还是很简单的利用了电容器的隔直通交原理。
