1. 走出误区 电容器深入解析二透过功用看本质

2. [10-10 23:22:12]   来源：http://www.85jc.com  主板故障   阅读：8619次

概要：screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>各位还记得近年经常被说起的“数字供电”么笔者在这里（电脑自动关机）可以明确地说，供电是无法数字化的，这只是一个高频开关供电方式。由于频率远远高于常规的开关供电方式，因此只需要小小的陶瓷电容器就可以获得极低的容抗，完成滤波工作。除了电容器，大家一定也对那块好像芯片一样的电感器的高温有深刻印象吧因为在高频时电感器产生了高额感应电流，此时电感器就好像一个巨大的电阻，数十安培的电流从此经过，自然会产生不俗的热量。尽管并非“数字化”，高频开关供电的确可以用更小巧的元器件、更少的空间占用来达到和常规开关供电模式相当的效果，不过电感器发热是一个需要关注的问题。说完了高频，让我们一起来想一想低频时容抗的表现。当频率无

走出误区 电容器深入解析二透过功用看本质,标签：主板维修,主板故障判断,http://www.85jc.com

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

　　各位还记得近年经常被说起的“数字供电”么笔者在这里（电脑自动关机）可以明确地说，供电是无法数字化的，这只是一个高频开关供电方式。由于频率远远高于常规的开关供电方式，因此只需要小小的陶瓷电容器就可以获得极低的容抗，完成滤波工作。除了电容器，大家一定也对那块好像芯片一样的电感器的高温有深刻印象吧因为在高频时电感器产生了高额感应电流，此时电感器就好像一个巨大的电阻，数十安培的电流从此经过，自然会产生不俗的热量。尽管并非“数字化”，高频开关供电的确可以用更小巧的元器件、更少的空间占用来达到和常规开关供电模式相当的效果，不过电感器发热是一个需要关注的问题。

　　说完了高频，让我们一起来想一想低频时容抗的表现。当频率无限接近于零（直流电），那么容抗将会无限增大，此时直流电面前就像被安置了一个巨大的电阻，从而无法通过。尽管容抗的表现很像电阻，不过由于理想的电容器内部是没有电流通过的，因此容抗不会造成任何发热。

　　在频率确定的情况下，所以我们可以用电容量来衡量容抗，电容量越高则容抗越低，电容量越低则容抗越高。

ESR与ESL

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

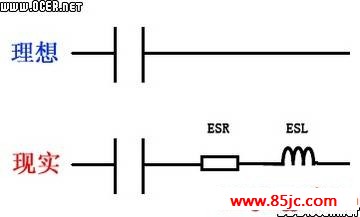

　　世界上没有绝对的事情和理想的事物，人们常说理想与现实是有差距的，在电子元器件方面其实也不例外，理想化的元器件仅仅只能存在于我们的理念当中。现实中的元器件通常都会带有一定的ESR和ESL，简单说它们就相当于给电路中额外串联了一个电容器和电感器。

　　毫无疑问，ESR必然会带来发热以及能量损耗，同时也会对滤波产生阻碍作用，所以各电容器厂商都在追求尽可能低的ESR。目前来说，多数固态电解质电容器的ESR通常都比液态电解质电容器更低，不过需要明确的是，这并不是因为“固态”，而是因为物质本身。电容器的ESR和电容器的极板长度、极板面积、电解质等等都有关系。

　　元器件的等效串联电阻（ESR）经常被人们关注和提起，其实它还有个小兄弟：等效串联电感（ESL）。

　　因ESL而“增加”的隔交通直的电感器，也会出色的完成阻碍交变电流的任务，其感抗（XL）为我们的供电滤波工作设置障碍。所以，ESL也是越低越好。

电容器的阻抗
　　容抗、ESR、ESL三者共同构建了电容器的阻抗（Impedance），通常用字母Z表示。其计算公式为：

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>


screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

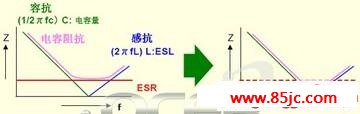

　　在电容量恒定的情况下，容抗会随着频率的提高以恒定变化率减小，感应系数则会随着频率提高以恒定变化率增加。而ESR是一个基本固定的数值，因此它将决定电容器阻抗的下限。只有ESR足够低，我们才能获得低阻抗的电容器。
