1. 走出误区 电容器深入解析二透过功用看本质

2. [10-10 23:22:12]   来源：http://www.85jc.com  主板故障   阅读：8619次

概要：而在交流电方面，为方便记忆，我们可以不太严谨但形象的认为交流电能够“跳过”电容器这道“峡谷”，从而保持“正常传导”。这里（电脑自动关机）有很关键的一点需要明确：无论是直流环境还是交流环境，理想的电容器内部是不会有任何电荷（电流）通过的，只是两（电脑没声音）极板电荷量对比发生了变化，从而产生了电场。要想了解电容器的各种功用，我们还需要了解一下傅立叶级数。各位苦于微积分的朋友不用头晕，我们不需要去研究那些复杂的数学公式，仅仅是需要一个简单的结论：任何一个波，都可认为是多个不同的波形叠加之产物。即，一个波可以拆分成多个振幅、频率都不相同的波（包括振幅和频率为零的波）。这其实正如一个数字也能被拆分成多个其他数字的组合一样，例如3 = 1+2 = 1+1+1 = 0+3。振幅或频率为零的波是什么直线。对于电来说，那就是直流电，即电压恒定不变。正如世界上没有绝对的直线一样，世界上也没有绝对的直流电。尽管人们在追求尽可能理想的直流电，但直流和交流总是同时存在的。直流电中含有交流成分，交流电中也包含直流成分。当直流成分占主导地位时，就认为其乃

走出误区 电容器深入解析二透过功用看本质,标签：主板维修,主板故障判断,http://www.85jc.com


　　而在交流电方面，为方便记忆，我们可以不太严谨但形象的认为交流电能够“跳过”电容器这道“峡谷”，从而保持“正常传导”。

　　这里（电脑自动关机）有很关键的一点需要明确：无论是直流环境还是交流环境，理想的电容器内部是不会有任何电荷（电流）通过的，只是两（电脑没声音）极板电荷量对比发生了变化，从而产生了电场。

　　要想了解电容器的各种功用，我们还需要了解一下傅立叶级数。各位苦于微积分的朋友不用头晕，我们不需要去研究那些复杂的数学公式，仅仅是需要一个简单的结论：任何一个波，都可认为是多个不同的波形叠加之产物。即，一个波可以拆分成多个振幅、频率都不相同的波（包括振幅和频率为零的波）。这其实正如一个数字也能被拆分成多个其他数字的组合一样，例如3 = 1+2 = 1+1+1 = 0+3。

　　振幅或频率为零的波是什么直线。对于电来说，那就是直流电，即电压恒定不变。正如世界上没有绝对的直线一样，世界上也没有绝对的直流电。尽管人们在追求尽可能理想的直流电，但直流和交流总是同时存在的。直流电中含有交流成分，交流电中也包含直流成分。当直流成分占主导地位时，就认为其乃直流电；当交流成分占主导地位时，就认为是交流电。这很像太极所描述的阴中有阳，阳中有阴。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>


直流和交流总是共存的
　　事物的具体应用都是由基本原理派生出的，哪怕你不理解只是死记硬背，同样也能够很容易得理解它的具体应用。毕竟，对于基本原理来说，往往仅仅需要知其然即可，例如1+1=2。对于电容器来说，我们需要明白两（电脑没声音）点：隔直通交和不走电荷。


三、电容器的应用：从电源滤波看电容器（一）

基于电容器隔直通交和不走电荷的原理，其应用方式也就应运而生了。在目前我们在电脑板卡上常见的电容器应用主要有：电源滤波、耦合与去藕、信号滤波。

电容器的应用：电源滤波
　　正如之前所说，世界上没有绝对的直流电，为了给设备提供尽可能理想化的直流供电，我们需要一些途径将交流成分尽量剔除。因此，供电滤波电路成为了每一块主板和显卡必备的电路组成部分，没了它们，我们的电脑就无法正常工作。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

　　我们常针对电脑板卡所说的供电滤波电容器，其本质是利用电容器的基本原理，在电路中通过并联电容器，为交流成分设立额外通道，将其导入地线，从而得到比较稳定的直流电压。因为是在主电路旁边额外设立的一条小路，故而得名：旁路。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

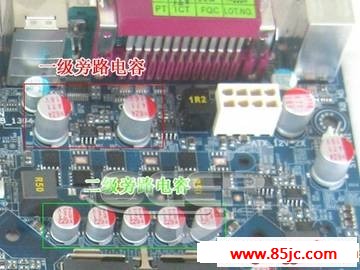

　　我们可以看到电脑主板上通常采用了多个电容器并联进行供电滤波，而且因需要而分成两（电脑没声音）级，不过它们的功能都是一样的。由于对电压稳定度的要求较低，通常一级旁路电容器也无需很高级。

　　在这里（电脑自动关机），我们不需要去关心电解质的形态，无需在乎电容器的封装与外壳。真正决定电容器性能的因素将被重点关注：额定电压、容抗、等效串联电阻（ESR）、等效串联电感（ESL）、介质损耗角（tanδ）、漏电流、额定链波电流、温度范围和寿命。（嗯竟然没有电容量）
