额定电压
　　额定电压应该是一个非常好理解的参数，任何元器件都有一定的工作电压要求。对于电容器来说，它一般不会存在因低压而不工作的问题，所以它的外壳上所标示的额定电压通常是指正常工作中的耐压能力。额定电压数值通常会比最大耐压低一些。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

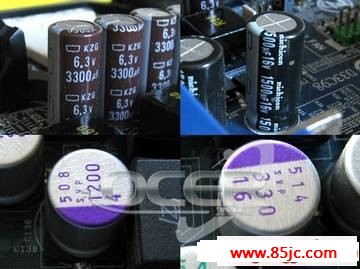

　　目前常见的电容器额定电压有2.5V、4V、6.3V、16V等等。它们适用于不同的工作环境。回忆一下笔者在第一部分所讲述的电容器结构，电容器的耐压能力是由电介质的绝缘强http://www.85jc.com度决定的。电介质就像一堵墙阻隔了电流的前进，但是如果电压过高，电介质就可能无力再阻挡电流的通过，导致电容器因电介质击穿而失效。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

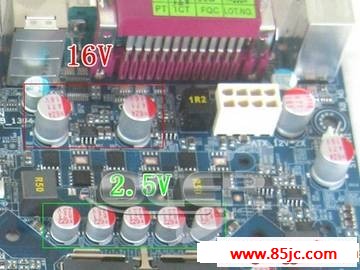

　　这样我们其实也就很好理解主板的CPU供电回路上为何会有两（电脑没声音）种耐压不同的电容器了。因为由电源输入进来的电压为12V，此时我们通常需要在这里（电脑自动关机）安置一些耐压为16V的电容器，作为一级旁路电容器。接着，经过PWM控制器和MOSFET进行降压、升频后，通常需要电感器和电容器进行滤波。此时电压已经降低，所以通常会选用一些低耐压的电容器。

　　可能有朋友会感到疑问，既然电容器并不要求最低工作电压，那为什么不干脆都用很高耐压电容器呢这样不是更耐久么事实并非如此。对于同类电容器来说，为了获得较高的耐压能力，通常会选择增加电介质厚度。如此以来，尽管耐压能力提高了，但是电容量也会减少，需要增加极板面积来保证电容量，这就增加了成本。同时，过高的耐压值也只能成为摆设，如果电路电压已经令2.5V额定电压（最高耐压>额定电压）的二级旁路电容器不堪重负，那么CPU应该早已阵亡。。。。。。提高了成本却不会带来任何实际效果，这样的事情自然是不值得的。

　　总的来说，根据电路的电压状况，选择适当额定电压的电容器即可。

四、电容器的应用：从电源滤波看电容器（二）

容抗

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

　　电容器对正弦电流产生的阻碍被称为容抗，通常用XC表示，单位和电阻相同均为欧姆。而我们在进行供电滤波时希望交流成分尽可能完全被旁路掉，若容抗高，所能够被旁路的交流成分就少，所以就需要尽可能减少阻碍、减少容抗。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

　　电容器的容抗并非一个恒定的数值，它与频率（f）和电容量（C）的乘积成反比。这也就是人们看到板卡供电滤波使用大容量电容器就会觉得用料好的主要原因，电容量越大，则容抗越小，所能适应的频率范围更广，滤波效果也就越好。

　　但我们并不能够因此忽视频率因素，很明显，不同的频率对电容量的要求也不相同。在高频的情况下，不需要很大的电容量就能获得低容抗的效果。
