百事可乐是人们熟悉的饮料，它的商标图案在商店及路边广告牌上随处可见。今天，我们就通过3dmax9.0来设计一个百事可乐的商标吧……
先看一下最终效果：
一、绘制月牙

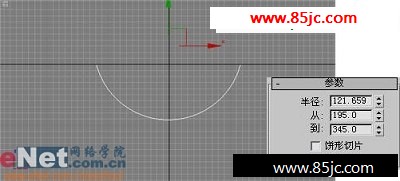

1、启动3dmax9.0，点击“创建”命令面板中的“图形”按钮，单击“弧”工具按钮，在前面视图中拖动鼠标绘制一弧线arc01，并选中它在“修改”命令面板中，调整其参数，如图1所示。
2、再在前面视图中绘制新弧线arc02，修改其参数，修改后的效果如图2所示。
经典哦

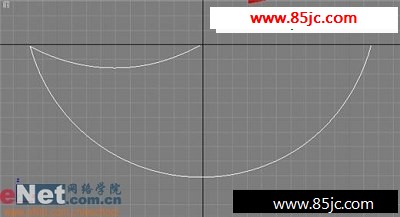

3、选择arc02，按住shift键不放，拖动鼠标，将其复制，得到新弧线arc03。如图3所示。
4、选中arc03，单击工具栏上的“选择并旋转”按钮，将其旋转180°，得到如图4所示。
小提示：在旋转时，可点击工具栏上的“角度捕捉切换”按钮，这样更好的准确旋转到结果。
5、选中arc01，单击“修改”命令面板，在下拉列表中选择“编辑样条线”项，然后单击“顶点”按钮，打开“几何体”卷展栏，点击“连接”按钮，在视图中选择arc02。

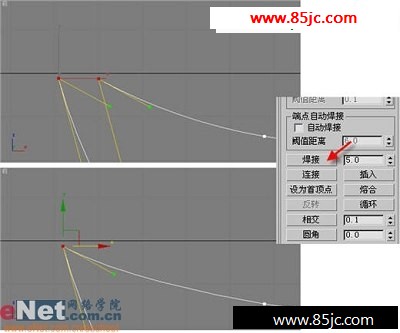

6、再次点击“连接”按钮，取消当前连接选择状态，然后在视图中选择arc01与arc02的两个顶点，单击“几何体”卷展栏中的“焊接”按钮，将两个顶点焊接为一个顶点，如图5所示。
小提示：如果顶点无法焊接，那么就适当调大后面的数值。
经典哦

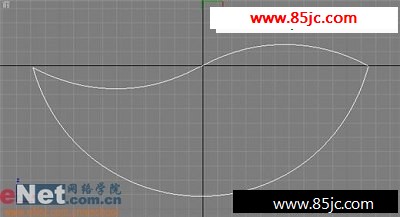

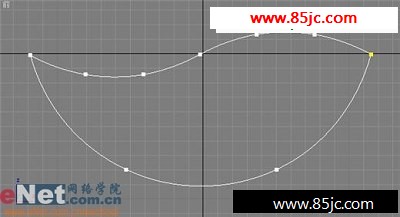

7、用上述方法将arc01、arc02、arc03焊接为一条封闭的曲线arc01。如图6所示。

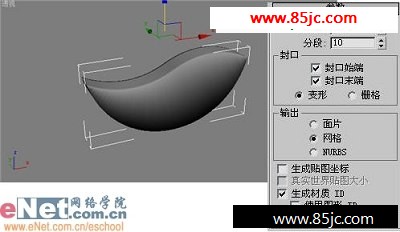

8、选中arc01，进入“修改”命令面板，在“修改器列表”下拉框中选择“挤出”项，并进入其参数卷展栏，修改相关参数，得到效果如图7所示。
小提示：数量表示拉伸的程度；分段表示拉伸后模型的段面数。
