  1. 走出误区 电容器深入解析一电容器的构造

  2. [10-10 23:22:12]   来源:http://www.85jc.com  主板故障   阅读:8458

概要:绝缘电介质的绝缘强http://www.85jc.com度(V/mil,伏特/密耳,1密耳 = 0.001英寸)和厚度决定了电容器的最高直流耐压。若直流电压超出该数值,电介质就可能被击穿,且传导电流,从而导致电容器的永久损坏。电容器上所标识的电压值为额定电压,通常小于最高耐压值。电容器的分类电容器的类型通常以电介质的种类作为区分标准。严格来说电容器的种类很多,不过由于很多种类在日常生活中使用极少或者可以被其他类所取代,所以笔者在此仅介绍现代最常用的几种类型。当前常见的电容器可以分为五大类:云母电容器、陶瓷电容器、薄膜电容器、电解电容器、可调电容器。云母电容器screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>云母电容器的结构很简单,它由金属箔片和薄云母

走出误区 电容器深入解析一电容器的构造,标签:主板维修,主板故障判断,http://www.85jc.com

  绝缘电介质的绝缘强http://www.85jc.com度(V/mil,伏特/密耳,1密耳 = 0.001英寸)和厚度决定了电容器的最高直流耐压。若直流电压超出该数值,电介质就可能被击穿,且传导电流,从而导致电容器的永久损坏。电容器上所标识的电压值为额定电压,通常小于最高耐压值。


电容器的分类
  电容器的类型通常以电介质的种类作为区分标准。严格来说电容器的种类很多,不过由于很多种类在日常生活中使用极少或者可以被其他类所取代,所以笔者在此仅介绍现代最常用的几种类型。当前常见的电容器可以分为五大类:云母电容器、陶瓷电容器、薄膜电容器、电解电容器、可调电容器。

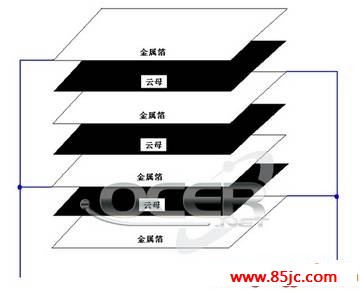

云母电容器

点击浏览下一页screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

  云母电容器的结构很简单,它由金属箔片和薄云母层交错层叠而成。金属箔构成极板,层叠的金属箔连接在一起以增加极板面积,层数越多电容也就越大。由于其性价比较低以及新型电容器的出现,目前云母电容器已经很少在电脑板卡上使用。

  云母电容器通常的容值范围可从1pF至0.1μF,额定电压可从100V至2500V直流电压。常见的温度系数范围从-20 ppm/°C至+100 ppm/°C。云母的典型介电常数为5。


四、电容器的物理结构及分类:陶瓷电容器和薄膜电容器

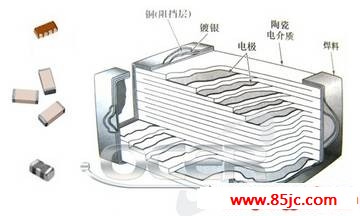

陶瓷电容器

点击浏览下一页screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

  陶瓷电容器的基本结构和云母电容器十分相似,只不过电介质由云母变成了陶瓷薄片。我们在板卡上常见的陶瓷电容器通常为贴片式,特别是在一些高端显卡上拥有很高的上镜率。由于陶瓷的介电常数极高(1200),尽管其绝缘强http://www.85jc.com度稍弱于云母(约为云母的2/3),但依然可以在电介质较厚(极板间距较大)的情况下获得较高的电容值。电介质厚度增加使得陶瓷电容的额定电压普遍很高。

  陶瓷电容器通常容值为1pF至2.2μF,额定电压可达6000V。陶瓷电容器典型的温度系数为200000 ppm/°C。

薄膜电容器

点击浏览下一页screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

  薄膜电容器以塑料薄膜为电介质,因此也被称为塑料膜电容器。聚碳酸酯、丙烯、聚酰胺酯、聚苯乙烯、聚丙烯和聚酯薄膜都是常用的绝缘材料。

  关于薄膜电容器,恐怕音频发烧友对其的了解会远比我们这些电脑爱好者更多。薄膜电容的容抗通常很高,频率响应范围广而且介质损耗很小。这些优秀的特性令其经常出现在模拟电路的信号耦合部分,在音响设备中我们经常能见到它们的身影。关于介质损耗等性能元素将在本文的第二部分中进行详细阐述。


五、电容器的物理结构及分类:电解电容器


电解电容器

点击浏览下一页screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

上一页  [1] [2] [3] [4] [5] [6]  下一页
